دستگاه بازرسی استنسل خودکار ضد خوردگی چند منظوره

دستگاه بازرسی استنسیل خودکار SMT ماشین تمیز کردن و بازرسی استنسیل ماشین بازرسی استنسیل CCDTW-6200

مشخصات خاص:

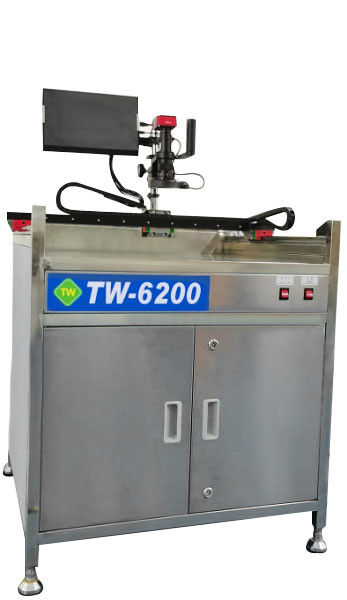

میز بازرسی استنسیل TW-6200 یک تجهیزات بازرسی استنسیل اقتصادی است که مجهز به دوربین صنعتی با وضوح بالا است و با سیستم منبع نور بدون سایه هواپیما ترکیب شده است.انتقال تصویر عکاسی در زمان واقعی به مانیتور برای شناسایی، دشواری بازرسی را کاهش می دهد، دقت و کارایی بازرسی را افزایش می دهد.

محدوده شناسایی:

حداکثر محدوده تشخیص 750mm * 750mm

جهانی بودن قوی:

مناسب برای آزمایش شبکه فولادی، شبکه سیم و صفحه PCBA

کار کردنش آسونه:

تشخیص دستی در زمان واقعی، ساده و راحت

ترکیب ماشین:

دوربین صنعتی و صفحه نمایش زمان واقعی

یک جزء مهم دستگاه، یکی مسئول تصویربرداری و دیگری مسئول نمایش تصویر در زمان واقعی

سیستم منبع نور:

ترکیبی از منبع نور دایره ای بالا و منبع نور بدون سایه پایین، نمایش واضح تر نتایج تشخیص را تضمین می کند.

اجزای ساختاری:

1. قطعات ریل راهنما و اسلایدر با دقت بالا برای کار آسان تر و راحت تر

2.کنترول شیشه ای ضد آینه

3. قاب فولاد ضد زنگ ، مقاوم در برابر زنگ ، محکم و با دوام

4اجزای ساختاری سیاه آنودیزه هستند که به طور کلی زیبا و سبک هستند.

دستورالعمل های عملیاتی:

آماده سازی برای راه اندازی

1. تایید کنید که آیا ولتاژ ورودی درست است

2. تایید کنید که آیا پلگ در جعبه برق امن است

3. تایید کنید که اتصال بین دوربین و صفحه نمایش درست است

4. راه اندازی و نمایش صفحه نمایش عیب یابی

کلید قدرت اصلی و کلید صفحه نمایش را روشن کنید

5نصب و استفاده از ماوس

6تنظیم صفحه نمایش و استفاده

هنگامی که صفحه نمایش روشن شده و ماوس متصل است، کلیک راست برای نمایش تصویر نشان داده شده در تصویر زیر در سمت راست

مراحل عملیاتی:

1. قدرت را روشن کنید و دکمه [Power] را در سمت راست پایین میز کار فشار دهید

2. شبکه فولادی مورد آزمایش را افقی بر روی [ میز آزمایش ] قرار دهید

3روشنایی و تمرکز لنز چراغ دایره ای بالا را تنظیم کنید.

4. پشتبند دست را نگه دارید و جهت محور XY را کنترل کنید تا لنز را با هر موضعی که باید تشخیص داده شود، هماهنگ کنید.

5. مشاهده صفحه نمایش در زمان واقعی برای قضاوت دستی

احتیاط:

1. هنگام نصب پلت فرم آزمایش، لازم است که سطح تنظیم و ثابت جام پا محکم

2. بر روی ریل راهنما و میز کار باقی مانده ها را قرار ندهید و آن را در برنامه نگهداری کنید

3. ريل راهنما باید به طور منظم روان شود

4ماشين بايد طبق مقررات به زمين بسته بشه

5لنز و صفحه نمایش ابزار دقیق هستند، با نیروی کنترل حرکت کوچک

پارامترهای محصول:
